1. Qu’est-ce qu’une pompe de relevage ?

Une pompe de relevage est un appareil électromécanique. Son rôle : aspirer l’eau depuis un point bas et la refouler vers un point plus haut. Elle intervient quand l’écoulement gravitaire naturel ne fonctionne pas.

Concrètement, elle permet d’évacuer les eaux usées d’une habitation vers le réseau d’assainissement collectif ou individuel. Ce n’est pas un système de traitement des eaux. Elle complète le dispositif d’assainissement existant.

On la trouve aussi sous les noms de « pompe de refoulement » ou « station de relevage » quand elle est intégrée dans un ensemble complet (cuve + pompe + clapet + alarme). La station de relevage désigne généralement l’installation complète, tandis que la pompe en est le composant actif.

L’installation d’une pompe de relevage est obligatoire lorsque les évacuations d’eaux usées se situent en contrebas du réseau d’assainissement. C’est le cas dans plusieurs situations courantes :

• La maison est construite en contrebas de la route et du réseau d’égouts
• Un sous-sol, une cave ou un souplex est aménagé avec des sanitaires
• Le terrain est en pente et l’écoulement gravitaire est impossible vers la fosse toutes eaux

Un syndic de copropriété dans le 15e arrondissement de Paris nous a sollicités récemment pour une station de relevage collective desservant 12 logements en sous-sol. Le poste existant, installé il y a 14 ans, montrait des signes de fatigue : flotteur bloqué, odeurs récurrentes. Ce cas illustre bien le rôle central de cet équipement dans la vie quotidienne d’un immeuble.

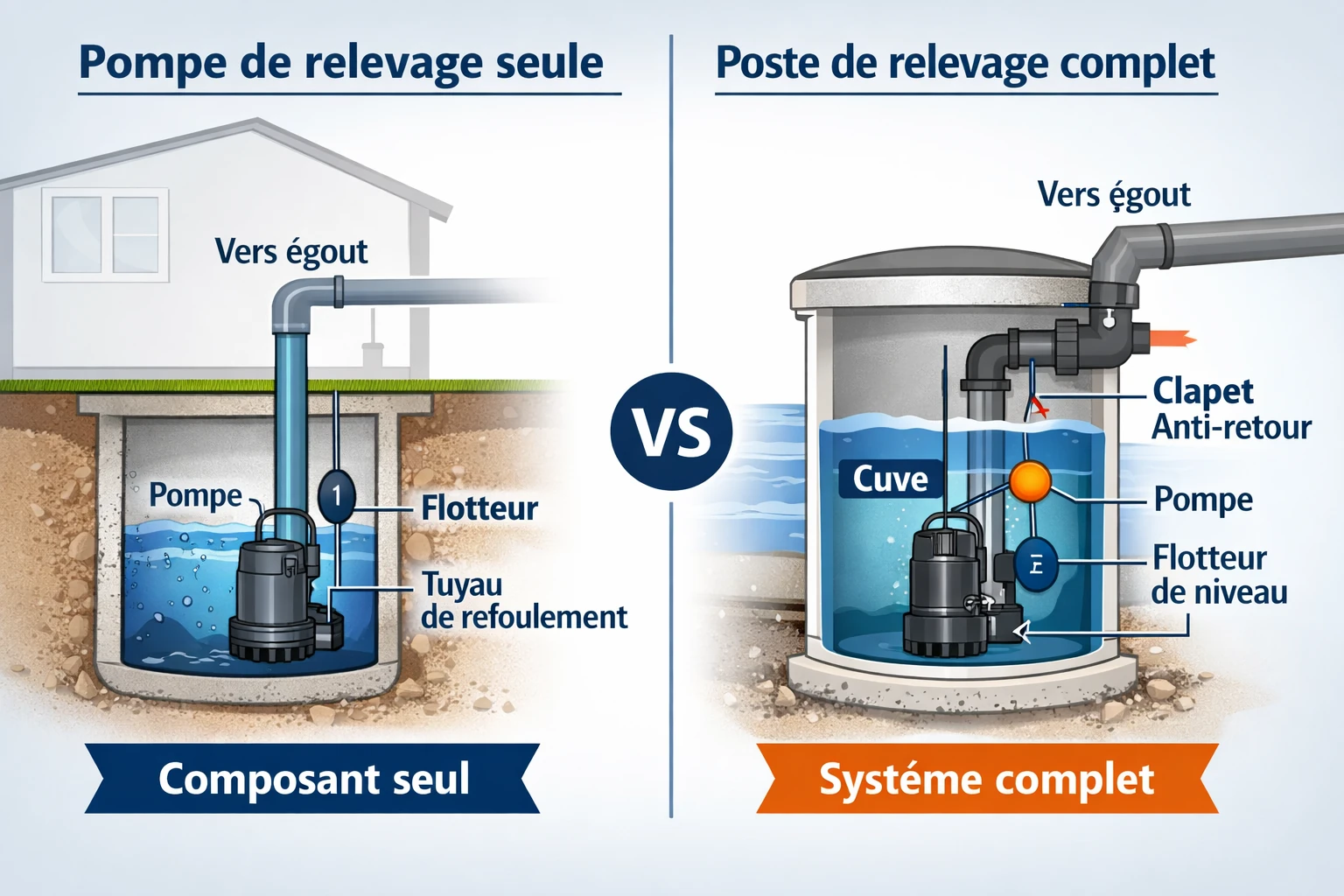

Pour aller plus loin sur les différences entre une simple pompe et un poste complet, consultez notre page dédiée sur la différence entre pompe et poste de relevage.

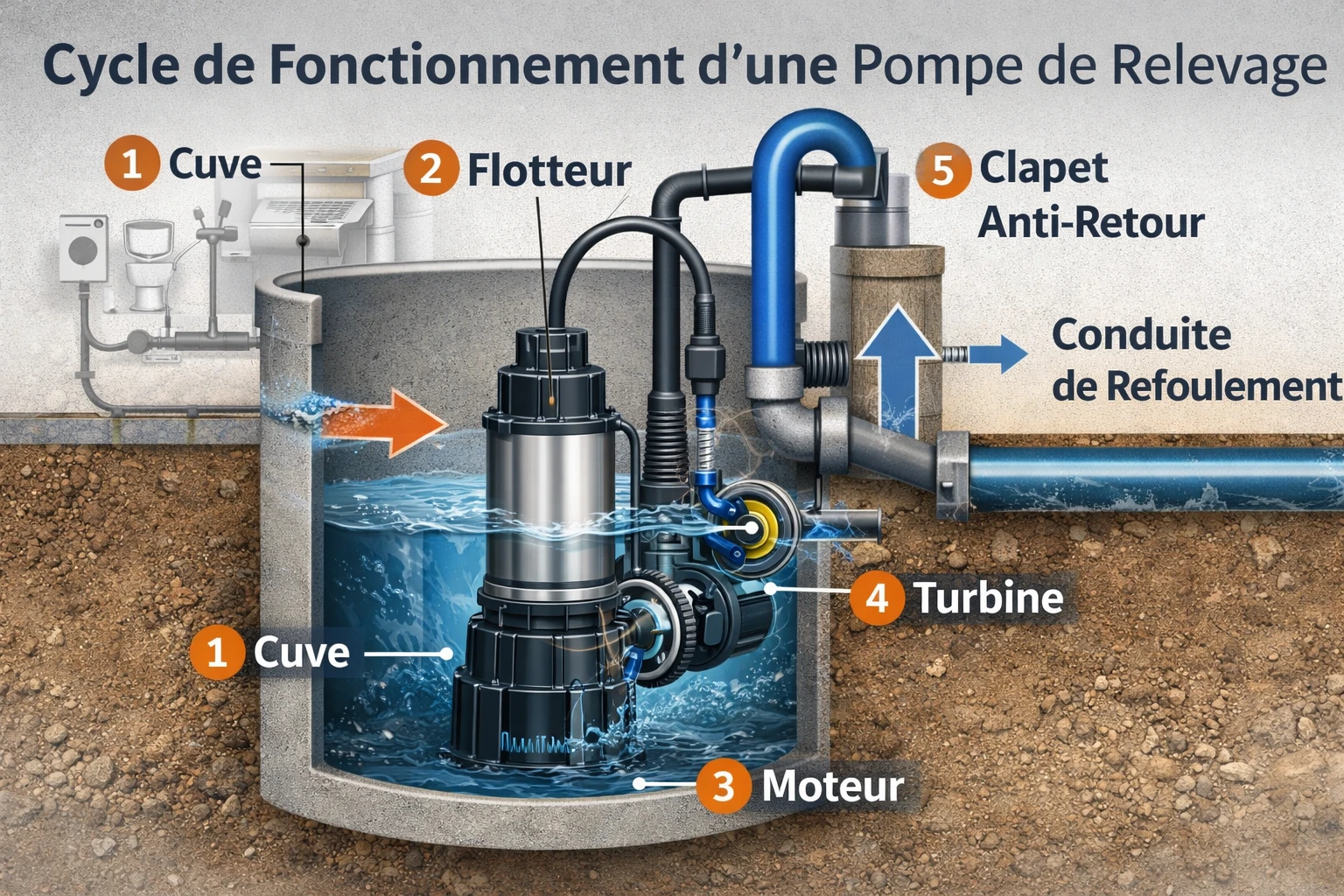

2. Comment fonctionne une pompe de relevage ?

Le fonctionnement repose sur un cycle automatique en quatre temps.

1. Collecte. Les eaux usées arrivent par gravité dans une cuve de réception (appelée aussi bac ou regard). Cette cuve sert de tampon entre les arrivées d’eau et le pompage.

2. Détection. Un système de détection surveille le niveau d’eau dans la cuve. Le pompage se déclenche automatiquement lorsque l’eau atteint un niveau prédéfini dans la cuve. Trois types de détecteurs existent : le flotteur mécanique (le plus courant), le pressostat et le capteur électronique.

3. Refoulement. Le moteur actionne une turbine qui aspire l’eau et la propulse dans la canalisation de refoulement. Un clapet anti-retour empêche l’eau de redescendre.

4. Arrêt. Une fois la cuve vidée jusqu’au niveau minimum, la pompe s’arrête automatiquement et se met en veille.

Ce cycle se répète plusieurs fois par jour, selon la consommation d’eau du foyer. Dans une maison individuelle avec quatre occupants, la pompe peut se déclencher une vingtaine de fois par jour. Chaque cycle dure quelques secondes à quelques minutes.

La cuve joue un rôle tampon essentiel. Si elle est trop petite, la pompe se déclenche trop souvent, ce qui accélère l’usure du moteur. Si elle est trop grande, les eaux stagnent trop longtemps et fermentent, provoquant des odeurs.

Une pompe de relevage ne doit jamais fonctionner à sec. Le flotteur sert précisément à éviter ce risque. Un fonctionnement à sec endommage la turbine et réduit la durée de vie du moteur.

Pour comprendre en détail chaque composant et leur interaction, retrouvez notre article sur le fonctionnement d’une pompe de relevage.

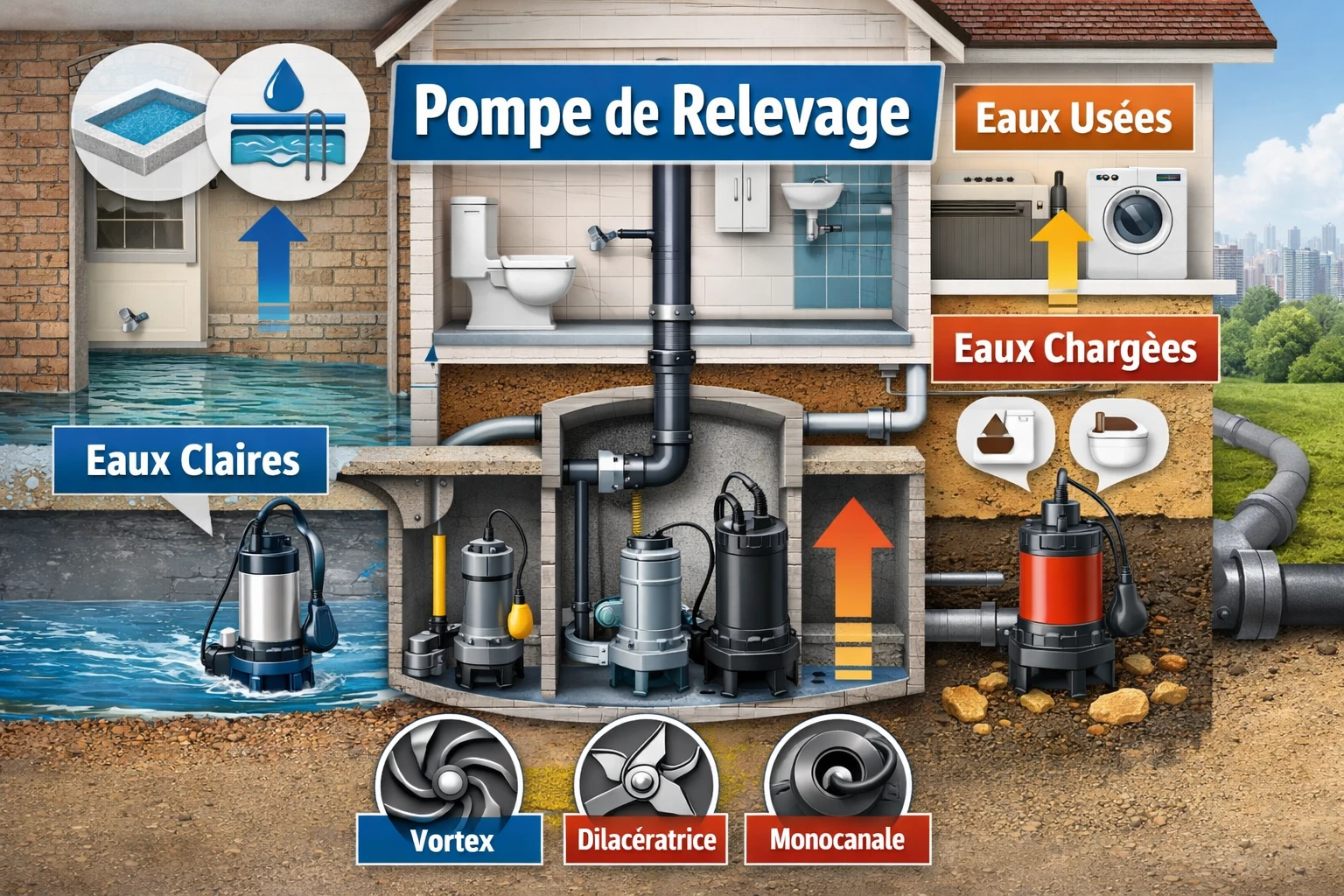

3. Quels sont les types de pompes de relevage ?

On distingue trois grandes catégories de pompes de relevage : pour eaux claires, pour eaux grises et pour eaux chargées (ou eaux-vannes). Le choix dépend de la nature des effluents à évacuer.

Pompes pour eaux claires

Elles évacuent les infiltrations, les eaux pluviales ou le drainage de cave. La granulométrie de passage est faible (inférieure à 10 mm). Ce sont les modèles les moins puissants et les moins coûteux.

On trouve aussi dans cette catégorie les pompes vide-cave et les pompes anti-inondation (dites « pompes serpillère »). Certains modèles détectent l’eau à partir d’un millimètre de hauteur, ce qui les rend efficaces pour les infiltrations légères.

Pompes pour eaux grises

Les eaux grises proviennent des lavabos, douches, machines à laver et éviers. Elles contiennent des résidus savonneux et de petites particules. La granulométrie de passage se situe entre 10 et 20 mm. Ces pompes sont plus robustes que les modèles eaux claires.

Pompes pour eaux chargées (eaux-vannes)

Les eaux-vannes contiennent des matières fécales, du papier et des solides. La granulométrie de passage doit atteindre 50 mm pour éviter tout colmatage. Deux technologies principales existent :

• La roue vortex : elle crée un tourbillon qui entraîne les matières sans contact direct. Moins sujette au colmatage.
• La pompe dilacératrice : elle broie les solides avant refoulement. Attention : en assainissement non collectif, l’installation d’une pompe dilacératrice en amont de la fosse toutes eaux est fortement déconseillée par les autorités. Le broyage rend les boues plus difficiles à décanter dans la fosse.
• La pompe à passage libre : elle laisse passer les solides sans contact avec la roue. C’est un bon compromis entre robustesse et résistance au colmatage.

Pour découvrir les caractéristiques de chaque type en détail, consultez notre page sur les types de pompes de relevage.

4. Que dit la réglementation sur les pompes de relevage ?

Plusieurs normes encadrent la conception, l’installation et l’entretien des pompes de relevage en France.

La norme NF EN 12056-4

La norme NF EN 12056-4 encadre la conception, le fonctionnement et l’entretien des stations de relevage. Elle s’applique aux installations situées à l’intérieur des bâtiments et sur terrains, pour les eaux usées comme les eaux pluviales.

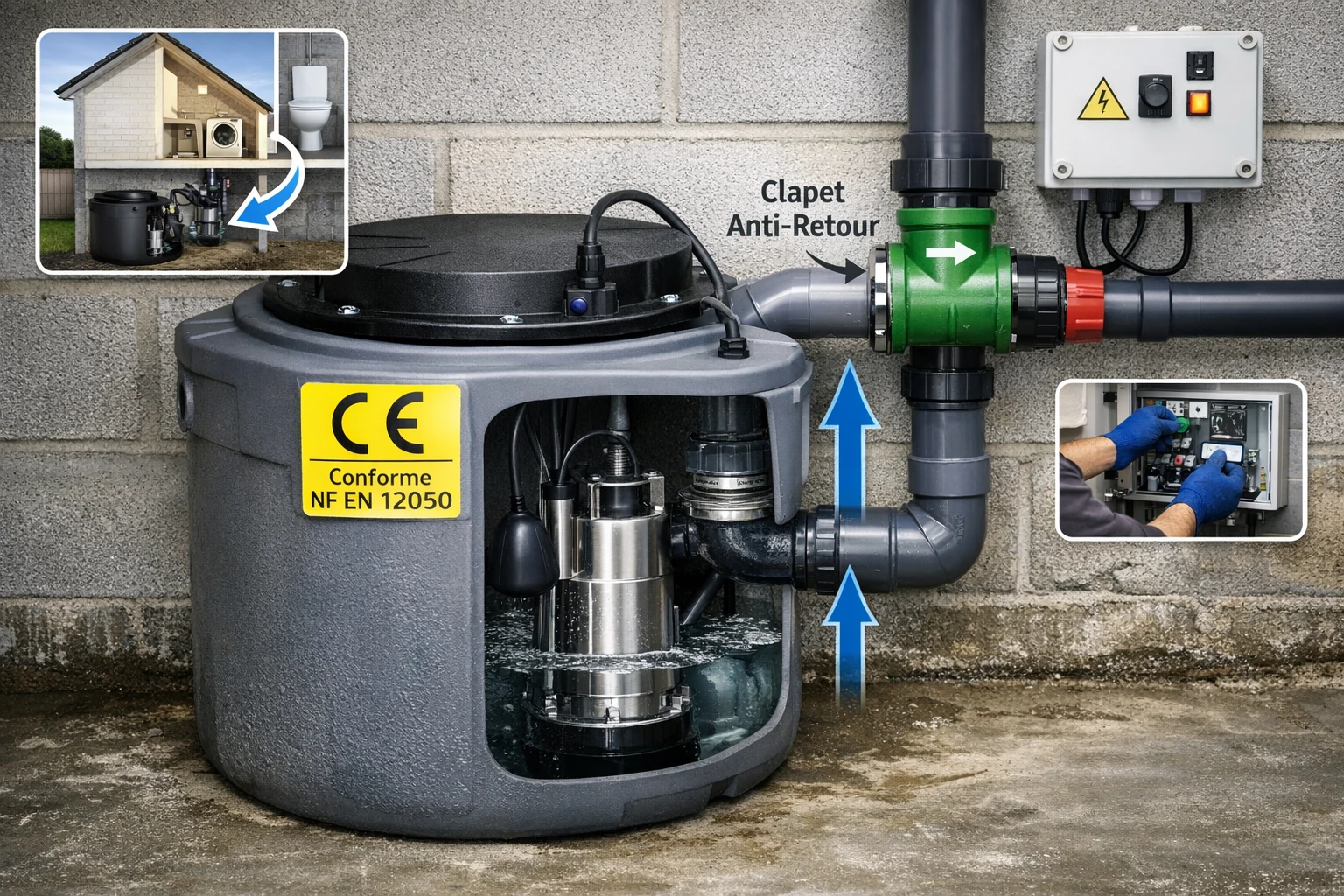

Les normes NF EN 12050

Les normes NF EN 12050-1 et NF EN 12050-2 fixent les exigences techniques pour les postes de relevage, selon qu’ils traitent des eaux chargées ou des eaux usées sans matières fécales. Elles spécifient les règles de construction, d’essai et de marquage.

La norme électrique NF C 15-100

Le raccordement électrique de la pompe doit respecter la norme NF C 15-100. Cela implique un dispositif de protection différentielle adapté, un disjoncteur dédié et un câblage conforme.

Les DTU applicables

Les DTU 60.1 et 60.11 complètent le cadre normatif. Ils précisent les règles de mise en œuvre des canalisations raccordées à la station de relevage.

Arrêté du 20 novembre 1979

Ce texte historique impose l’installation d’un puits de relevage lorsque l’évacuation gravitaire des eaux usées est impossible. Le puits doit intégrer un dispositif d’exhaure à activation automatique. C’est le fondement réglementaire de l’obligation d’installer une pompe dans les configurations en contrebas.

Alarme obligatoire

Le poste de relevage doit être équipé d’une alarme visuelle signalant toute défaillance. Cette obligation figure dans les avis d’agrément publiés au Journal officiel. En copropriété, cette alarme doit être reportée dans un espace accessible au gardien ou au gestionnaire.

Conformité SPANC

En assainissement non collectif, l’installation doit être intégrée au dossier soumis au SPANC (Service Public d’Assainissement Non Collectif). Le service vérifie la nécessité, le dimensionnement et la conformité du dispositif.

Pour un panorama complet des obligations légales, retrouvez notre article sur les normes applicables aux pompes de relevage.

5. Comment dimensionner une pompe de relevage ?

Le dimensionnement repose sur trois critères techniques principaux. Un mauvais calcul entraîne des pannes, des colmatages ou une usure prématurée.

La HMT (Hauteur Manométrique Totale)

La HMT (Hauteur Manométrique Totale) est le critère clé de dimensionnement. Elle correspond à la hauteur à relever plus les pertes de charge dans la canalisation. Elle s’exprime en mètres de colonne d’eau ou en bars (1 bar = 10 mètres).

Pour une pompe de relevage, le calcul est simplifié : la pompe étant immergée, il n’y a pas de hauteur d’aspiration. La HMT se réduit à la hauteur géométrique + les pertes de charge du réseau de refoulement.

Le débit

Le débit de la pompe se dimensionne en fonction du nombre d’usagers et du volume d’eau à traiter, avec une marge de sécurité recommandée. Les professionnels appliquent généralement un facteur de sécurité de +20 % sur le débit calculé.

Ordres de grandeur : une salle de bain complète génère environ 40 à 50 litres par minute. Des WC seuls nécessitent environ 30 litres par minute. Pour assurer l’auto-curage de la canalisation (vitesse minimale de 0,7 m/s), le débit minimal de la pompe doit atteindre 5 m³/h en diamètre 53/63.

La granulométrie de passage

La granulométrie de passage détermine la taille des particules que la pompe peut évacuer sans risque de colmatage. Pour les eaux vannes, elle doit atteindre 50 mm. Pour les eaux grises, 10 à 20 mm suffisent.

Les contraintes de canalisation

La conduite de refoulement doit avoir un diamètre minimal de 80 mm pour les eaux usées, ou 32 mm si elle ne traite que des eaux usées sans eaux vannes. La pente minimale du collecteur d’amenée est de 1 %. La conduite doit résister à 1,5 fois la pression maximale de refoulement.

Côté amenée et côté refoulement, une vanne d’arrêt doit être installée derrière le clapet anti-retour. Cette vanne permet d’isoler la pompe pour la maintenance sans vider tout le réseau. C’est un détail souvent oublié dans les installations réalisées à l’économie, mais qui fait toute la différence lors des interventions d’entretien.

Le matériau de la pompe

Le choix du matériau impacte la durabilité. Les pompes en plastique (technopolymère) sont légères et économiques. Elles conviennent aux usages domestiques courants. Les pompes en fonte ou en acier inoxydable résistent mieux à l’abrasion et aux eaux très chargées. Elles sont privilégiées en copropriété et en usage professionnel.

6. Quels sont les avantages et les limites d’une pompe de relevage ?

Les avantages

La pompe de relevage résout un problème concret : évacuer les eaux quand la gravité ne suffit pas. C’est la seule solution technique viable dans les configurations en contrebas.

Parmi ses atouts : un fonctionnement entièrement automatique, une installation discrète (enterrée), une polyvalence d’usage (eaux claires, grises ou chargées) et une consommation électrique modérée. Elle permet aussi de valoriser des espaces qui seraient inutilisables autrement, comme un sous-sol transformé en logement ou en local professionnel.

Les limites à connaître

La pompe de relevage nécessite une alimentation électrique permanente. En cas de coupure de courant, l’évacuation s’arrête. C’est un point à anticiper, notamment dans les zones sujettes aux coupures.

L’entretien est indispensable. Les pannes les plus fréquentes concernent l’obstruction, le flotteur bloqué, le clapet anti-retour défaillant ou un problème électrique. Négliger la maintenance conduit à des débordements et des réparations coûteuses.

Le coût global (achat + installation + entretien) représente un budget significatif. Et la durée de vie d’une pompe de relevage est généralement estimée entre 8 et 10 ans, selon les conditions d’utilisation et la qualité de l’entretien.

Les odeurs constituent un autre inconvénient possible. Lorsque les eaux stagnent trop longtemps dans la cuve, des gaz se forment (méthane, hydrogène sulfuré). Une ventilation correcte de la station et un entretien régulier limitent ce phénomène. En hiver, le gel représente aussi une menace : les canalisations exposées peuvent éclater. L’enterrement des conduites à une profondeur supérieure à la limite de gel (entre 50 et 80 cm selon les régions) est recommandé.

Pour identifier les dysfonctionnements courants et savoir réagir, consultez notre page sur les problèmes fréquents des pompes de relevage.

7. Combien coûte une pompe de relevage ?

Le prix d’une pompe de relevage se situe entre 150 et 2 500 € environ à l’achat. L’écart s’explique par le type d’eaux, la puissance, le matériau (plastique ou fonte) et la marque.

Fourchettes de prix constatées

Le coût d’installation varie fortement selon la configuration du terrain. Le terrassement représente souvent la part la plus importante du budget. L’entretien annuel permet de prolonger la durée de vie de l’équipement et de prévenir les pannes.

Pour une analyse détaillée des tarifs selon votre situation, retrouvez notre page sur les prix des pompes de relevage.

8. Quels critères pour bien choisir sa pompe de relevage ?

Le choix d’une pompe de relevage repose sur quatre questions essentielles :

1. Quel type d’eaux ? Eaux claires, grises ou chargées. La nature des effluents détermine le type de pompe et la granulométrie nécessaire.

2. Quelle hauteur à relever ? La HMT conditionne la puissance requise. Plus la hauteur est importante, plus la pompe doit être puissante.

3. Quel débit ? Le nombre d’appareils raccordés et le nombre d’usagers déterminent le débit minimal. Une marge de sécurité de 20 % est recommandée.

4. Quel contexte d’installation ? Maison individuelle, immeuble collectif, commerce. Chaque contexte a ses exigences normatives et ses contraintes d’entretien.

La norme NF EN 12056-4 recommande un entretien annuel pour les maisons individuelles, semestriel pour les immeubles et trimestriel pour les locaux professionnels. Ce rythme influence aussi le choix du modèle : les pompes destinées à un usage intensif doivent être plus accessibles pour la maintenance.

Pour un accompagnement dans votre choix, consultez notre guide pour choisir sa pompe de relevage.

9. L’entretien d’une pompe de relevage est-il obligatoire ?

La norme NF EN 12056-4 recommande un entretien annuel pour les maisons individuelles, semestriel pour les immeubles et trimestriel pour les locaux professionnels. Ce n’est pas une obligation légale au sens strict, mais un défaut d’entretien engage la responsabilité du propriétaire en cas de dommage.

L’entretien courant comprend plusieurs opérations : vérification du flotteur (il doit se déplacer librement), nettoyage de la crépine d’aspiration, contrôle du clapet anti-retour (il doit s’ouvrir et se fermer sans résistance), vérification de l’alarme visuelle et contrôle du câble électrique.

Un professionnel vérifie aussi l’étanchéité de la cuve, l’état des joints et le bon fonctionnement du disjoncteur dédié. Dans les immeubles collectifs, l’entretien inclut le relevage de la pompe sur son rail de guidage pour un nettoyage complet.

Le contrat d’entretien annuel est la solution la plus économique sur le long terme. Il comprend généralement une visite préventive par an et une priorité en cas de dépannage. Les professionnels observent que les pompes entretenues régulièrement dépassent souvent les 10 ans de durée de vie, alors que celles laissées sans maintenance tombent en panne bien plus tôt.
